工业用铝型材配件连接件分类
  前几天启域给大家整理了一篇《工业用铝型材配件角件角码分类》,里面包含了工业铝型材行业中使用的角度的几款角件详细规格,角件一般用于型材的直角连接及固定角度连接。除了角件以外还有一些专用的连接件,满足用户特殊连接方式的需求。具体的工业用铝型材配件连接件分类如下:

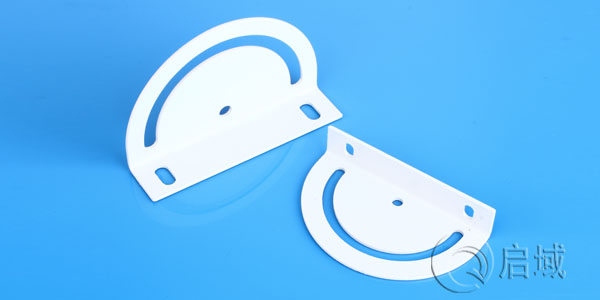

1、 角度调节板

  材质多为A3钢,颜色为白色。规格有3030角度调节板和4040角度调节板两个规格。多用于两根型材的交叉连接,可调节连接角度。

角度调节板

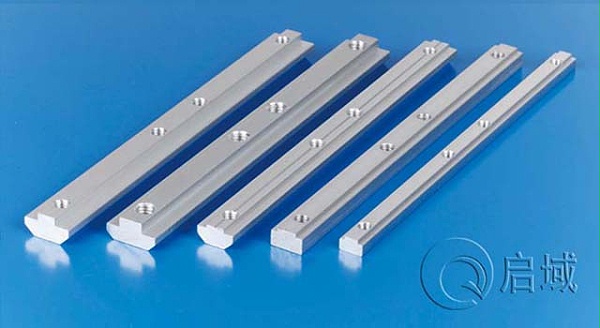

2、 槽条连接件

  材质为铝合金或者是碳钢表面镀锌,多用于两根型材之间的加长连接,连接时将之放置在型材槽中,用配套的静钉螺栓固定。槽条连接件分为国标和欧标两类,欧标槽条连接件的规格有2020/3030/4040/4545。国标的规格有3030/4040两个规格。选用时根据铝型材规格选用即可。

QY-槽条连接件

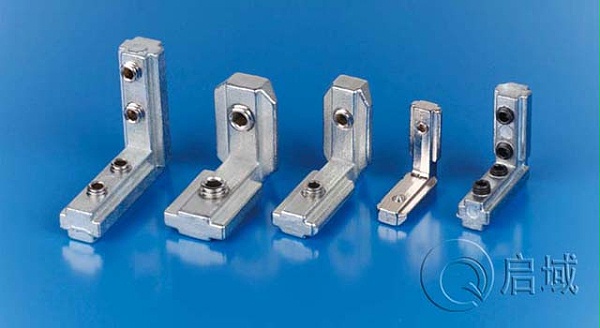

3、 角槽连接件

  材质多为铸钢或者是锌合金,多用于两根型材间的直角连接,连接时使用紧盯螺栓锁紧。这款铝型材连接件也分为国标和欧标。国标的规格为3030和4040两种,欧标的为2020、3030、4040、4545这4种。使用时根据型材的槽宽与连接方式选择不同的规格的连接件就可以了。

QY-角槽连接件

4、 专用角槽连接件
  材质为锌铝合金,这款连接件只适合用在国标1530铝型材和国标2040铝型材上。专用角槽连接件多用于这两款型材切45度角拼装使用,使用时用紧固螺钉锁紧。
5、 三维角连接件

  材质为锌合金,是半圆弧型铝型材的专用连接件,能连接两根或者三根型材。规格有3030、4040、4545三个规格,一般配有端盖,但是连接的螺栓需要单独配置。

QY-三维角连接件

6、 内置连接件

  材质为碳钢,表面镀铬。多用于铝型材之间的十字连接和直角连接。连接的时候需要提前在型材上打孔。有3030/4040/4545三个规格,可用在相对应的型材系列中。配套使用的螺栓螺母有弹性螺母加内六角螺栓、四方螺母/滑块螺母加内六角螺栓等。

QY-内置连接件

7、 斜角连接件

  材质为45电镀刚,多用于两根型材之间非90度的斜角连接,连接时需要先在型材上加工空位,型材的端部需要扩孔,这款连接件是隐藏在型材的内部,隐形美观。

QY-斜角连接件

  以上就是工业用铝型材配件厂家启域金属整理的部分特殊角度连接件规格汇总,希望能在大家选用配件时起到参考作用。
