工业铝型材90度直角连接可使用哪些配件?
  工业铝型材工作台、防护罩、围栏和机柜等框架搭建的时候,我们可以发现这些框架主体结构基本上采用90度垂直连接。90度直角连接是工业铝型材常见的一种连接方式,那么这种连接方式可以使用哪些配件实现呢?这个问题也是近期小伙伴们咨询比较多的问题,就这个问题下面小编就给大家来讲解一下吧。
  1.角件

  角件包括直角件、加工角支架、45度角件、135度角件等,其中直角件和直角支架可实现两根型材之间90度直角连接。在使用角件连接时不需要在型材上打孔,直接用螺栓螺母固定在型材槽坑上就可以,下面是安装实物图,大家可以参考一下。

铝型材角件连接

  2.连接板

  连接板分为两种类型,一种是L型连接板,一种是T型连接板,这两种连接板皆可实现型材直角外连接,它们连接强度高,安装简单,不需要钻孔。

L型连接板

  3.专用半圆头螺栓+内六角螺栓+弹性扣件

  使用专用半圆头螺栓连接时需要搭配内六角螺栓和弹性扣件这两种配件一起使用,这种连接方式也常被称为“十字打孔连接”,顾名思义,在连接安装时需要在型材上面打孔。它属于型材内部隐藏式连接的一种,连接强度高且美观,很多工业铝型材框架都喜欢使用这三种配件实现型材之间的90度直角连接。

铝型材十字打孔连接件

8080铝型材框架

  4.内置连接件

QY-内置连接件

  内置连接件别名也叫“口哨连接件”,因为它长得像口哨,属于内连接方式的一种,它不仅可以实现型材90度直角连接,还可以实现型材十字连接。不过它比角件连接会麻烦一些,因为它在安装时需要提前在型材上面打孔,打孔后将配件放入其中,同时将弹簧螺母块放入另一型材槽坑内,再锁紧螺栓就可以了。下面给大家看看安装示意图,大家可以参考一下

QY-内置连接件图纸

  5.角槽连接件

角槽连接件

  角槽连接件有两种材质,锌合金或铸钢,它虽然没有角件用得多,但是它也可以实现型材之间90度连接,它同角件一样不需要在型材上打孔,只需在安装时将其两端分别插入型材槽坑内,然后锁紧螺钉即可。

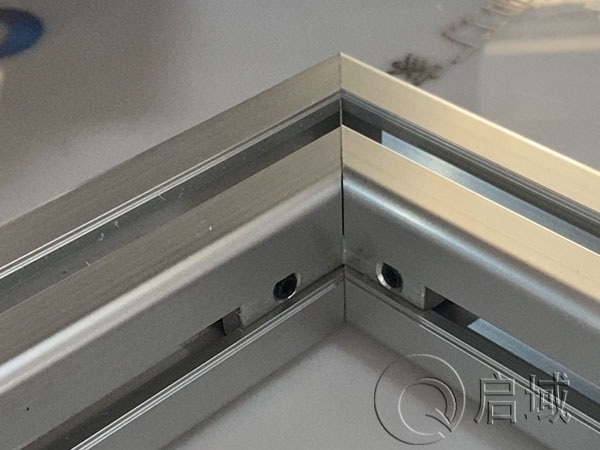

角槽连接件安装实物图

  6.锚式连接销

QY-锚式连接销

  锚式连接销和内置连接件相当于是两兄弟,它们两个的功能都很相似,都属于型材内部隐藏式连接,都可实现型材90度直角连接,在安装时皆需要提前在型材上打工艺孔。

锚式连接捎连接

  以上这篇文章是对工业铝型材90度直角连接可使用的配件做了简单介绍,希望对大家有帮助。如果还有不懂的问题,欢迎致电上海启域咨询。上海启域金属10余年源头厂家,专业生产铝型材及配件,各种规格型号齐全,可提供丰富案例参考。
