大规格的工业铝型材是如何实现连接的?

  大规格的工业铝型材是如何实现连接的?在讲解这个问题之前,我们先来了解一下哪些规格的工业铝型材 属于大规格系列?大规格也可以理解为大截面,所以通常把80809090 100100120120160160 200200等称为大规格型材。想要连接这些大规格的型材,需要找到对应的配件,这样才能达到想要的安装效果和强度。

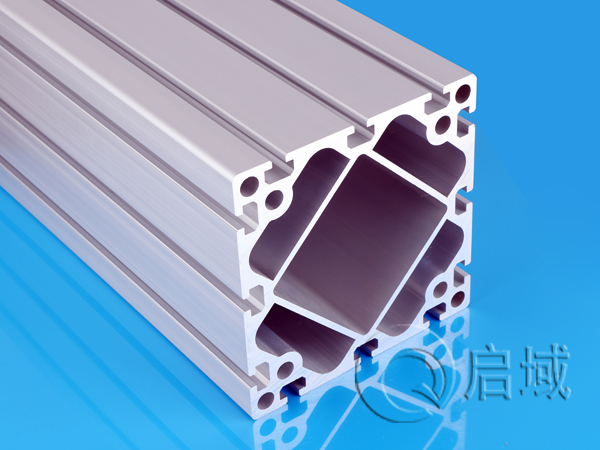

铝型材QY-10-9090W

铝型材QY-10-9090W

  一般来说,大规格的工业铝型材实现连接有两种固定方法:一种是使用加强角件,另一种是使用内置连接件。加强角件一般是用7878角铝或者 8080角铝定制而成的,可以根据需求加工孔位和大小,而且连接强度高。内置连接件一般会搭配内六角螺栓和弹性螺母一起使用,可以实现两根型材或者三根型材垂直固定。内置连接件属于内连接件,隐藏在型材内部,比角件安装要美观一些。下面小编就以9090 铝型材为例,给大家线下介绍一下使用的具体规格。

角件连接框架图

内置连接件安装图

  9090铝型材使用角件固定的话,一般会从7878角铝上截取 90*90尺寸,然后搭配45-M8的滑块螺母和M8*20 的内六角螺栓。使用内置连接件的话,需要事先在9090型材上打孔,选用 45 系列的内置连接件,然后会搭配M8*30的内六角螺栓和45-8-M8 的弹性螺母。

  9090铝型材在搭建框架的使用,如果不做承重使用的话,以上这两种固定方法可以任选其一。如果做承重使用的话,这两种固定方法可以同时使用,强度加倍。

  以上就是小编讲的内容了,希望对大家有帮助。有关于铝型材配件选型问题的,可以直接来咨询上海启域金属哦。10年工业铝型材厂家,专业技术,提供选型指导,安装指导和设计解决方案,欢迎咨询。
